CT-L801S · Host profesional de control para la Supervisión, Automatización y Control Audiovisual.

Host profesional de control para la Supervisión, Automatización y Control Audiovisual.

✓Este Host de Sistema de Control Audiovisual Integrado funciona como el cerebro central de una instalación AV…
✓Incorpora una arquitectura ARM Cortex-A55 de 1.8 GHz, con 4 GB de RAM y 32 GB de memoria interna, ofreciendo un…
✓Su conectividad permite integrar múltiples dispositivos: cuenta con 6 puertos seriales bidireccionales para…
✓2 salidas IR para televisores, reproductores o dispositivos con control remoto

DISPONIBILIDAD ACTUALEn stockEstado según la lista comercial AHUDIAN 2026. Confirmar cantidad y plazo al cotizar.

DOCUMENTACIÓN ↓

Integración

Preparado para el ecosistema Sistema CT Control AV.

Aplicación

Diseñado dentro de la familia Automatización y control AV.

Continuidad

Documentación, compatibilidad y soporte confirmables con AHUDIAN.

DESCRIPCIÓN TÉCNICO-COMERCIAL

CT-L801S · Una visión completa del producto.

Este Host de Sistema de Control Audiovisual Integrado funciona como el cerebro central de una instalación AV profesional, permitiendo controlar, automatizar y supervisar diferentes equipos y elementos del entorno desde una plataforma compacta, potente y flexible. Incorpora una arquitectura ARM Cortex-A55 de 1.8 GHz, con 4 GB de RAM y 32 GB de memoria interna, ofreciendo un rendimiento estable para proyectos en salas de reuniones, auditorios, aulas, hoteles, centros corporativos y espacios con alta exigencia tecnológica. Su conectividad permite integrar múltiples dispositivos: cuenta con 6 puertos seriales bidireccionales para controlar matrices, proyectores, pantallas u otros equipos AV; 2 salidas IR para televisores, reproductores o dispositivos con control remoto; 2 relés para accionar luces, puertas, cortinas o mecanismos eléctricos; y 2 entradas digitales para recibir señales de sensores o contactos secos. A nivel de red, dispone de doble puerto Gigabit Ethernet compatible con protocolos como TCP/IP, UDP, HTTP y WebSocket, facilitando la integración con sistemas IP modernos. Su servidor web integrado permite configuración segura, actualización de firmware en línea y administración remota. Además, ofrece aprendizaje IR, reloj interno RTC, alimentación por DC o PoE, indicadores LED de estado y restauración de fábrica. Es una solución robusta para centralizar el control AV con eficiencia, orden y proyección profesional.

ORIENTACIÓN DE SELECCIÓN

CT-L801S · Antes de integrarlo.

Una lectura práctica para relacionar la ficha técnica con el uso previsto, sin sustituir la documentación vigente.

NECESIDAD

Terminal de control o comunicación para operar funciones de una instalación de audio IP.

QUÉ COMPROBAR

Confirma red, alimentación, ubicación, usuarios y funciones que deberá controlar.

INTEGRACIÓN

Instala en el punto previsto, asigna parámetros y verifica comunicación y respuesta del sistema.

ESPECIFICACIONES TÉCNICAS

Información organizada para comparar y especificar.

La ficha técnica vigente es la referencia definitiva para ingeniería, instalación y compatibilidad.

FUENTE · CT-L801S-ficha-tecnica-2026.pdf

CT-L801S

Especificaciones técnicas · página 3
Procesador: ARM Cortex-A55 de 1,8 GHz.
Sistema operativo: Android 11.
Memoria RAM: 4 GB DDR4.
Memoria interna: 32 GB eMMC Flash.

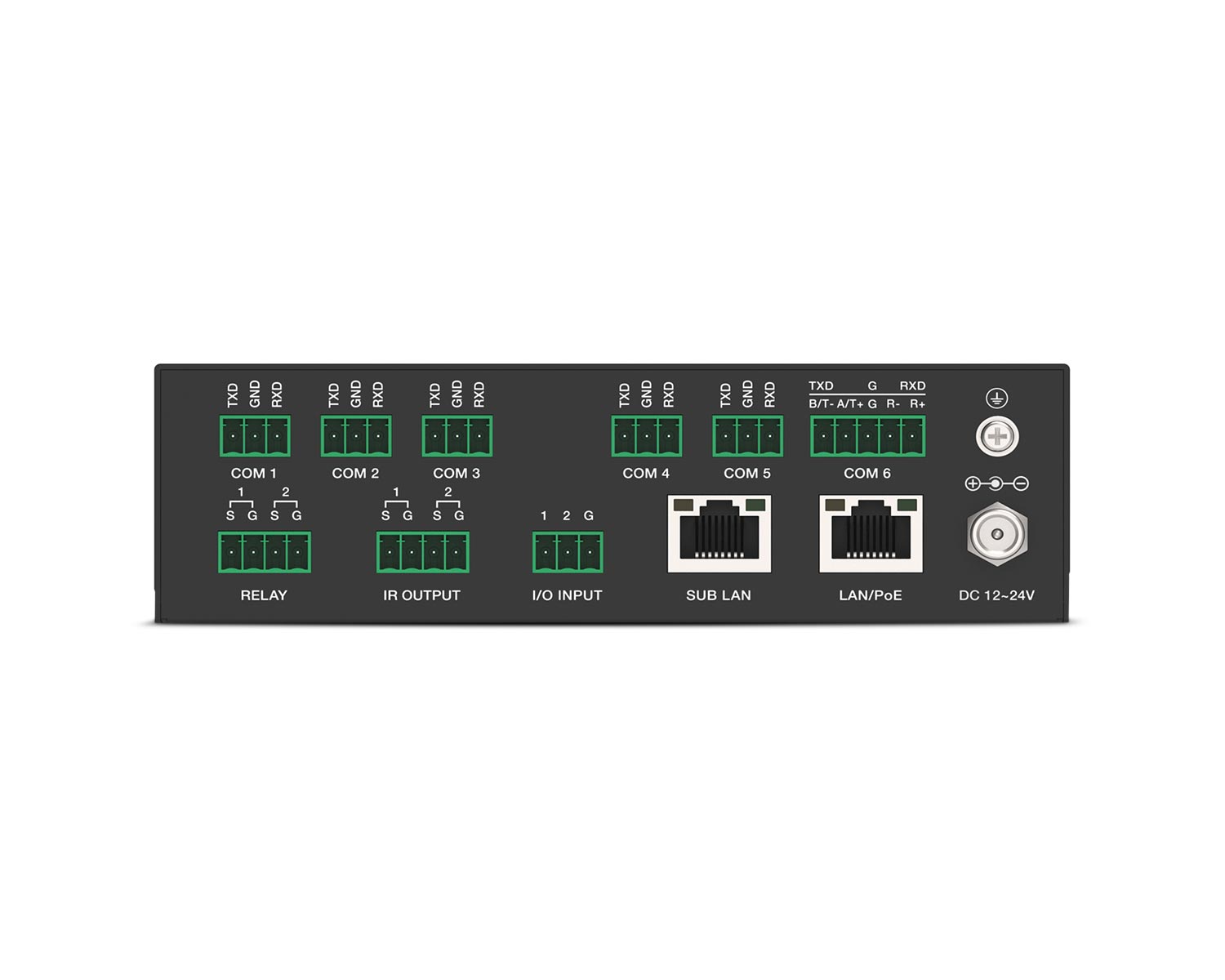

Puertos seriales: 6 puertos bidireccionales.
COM 1–5: 5 × RS-232 mediante terminal Phoenix de 3 pines.
COM 6: 1 × RS-232 / RS-422 / RS-485 mediante terminal Phoenix de 5 pines.
Velocidad de comunicación serial: Configurable de 2400 a 115200 bps.
Salidas infrarrojas (IR): 2 salidas IR, rango de portadora de 20–60 kHz.
Aprendizaje IR: Receptor integrado para captura y generación de códigos IR.
Salidas de relé: 2 relés aislados de baja tensión.
Capacidad de los relés: Hasta 2 A / 30 V DC o 1 A / 125 V AC por salida.
Entradas digitales: Entradas para señales digitales / contacto seco.
Conectividad Ethernet: 2 × RJ45 Gigabit Ethernet 10/100/1000 Mbps.
Protocolos de red: TCP/IP, UDP, HTTP y WebSocket.
Alimentación PoE: Compatible mediante puerto LAN/PoE.
Puerto de servicio: 1 × USB-C para diagnóstico del sistema.
Expansión de almacenamiento: 1 × ranura para tarjeta TF, reservada para expansión.
Reloj en tiempo real (RTC): RTC integrado con continuidad de tiempo sin alimentación principal.
Servidor web: Servidor web integrado con control de acceso mediante contraseña.
Actualización de firmware: Actualización en línea mediante interfaz web.
Indicadores LED: Alimentación, estado, TX/RX de puertos COM, IR, relés y entradas I/O.
Restablecimiento: Botón Reset para reinicio y restauración de fábrica.
Alimentación eléctrica: 12–24 V DC / PoE.
Consumo de energía: 6,5 W.
Temperatura de funcionamiento: 0 °C – 40 °C.
Humedad de funcionamiento: 20 % – 80 % HR, sin condensación.
Material del chasis: Metálico, acabado negro.
Dimensiones del equipo: 145 x 44 x 135 mm. (An x Al x Pr).
Peso neto: 0,710 Kg.
Accesorios: 2 conectores Phoenix de 2 pines, 6 conectores Phoenix de 3 pines, 1 conector Phoenix de 4 pines, 1 conector Phoenix de 5 pines, 2 cables emisores IR de 5 V, 2 soportes de montaje, 4 tornillos, 2 cintas de fijación tipo hook & loop y manual de usuario.
Garantía: 2 años.
