Control AV sobre IPCT-XT100 · Expansor con Puertos Seriales en Red para la Supervisión, Automatización y Control AV.
Expansor con Puertos Seriales en Red para la Supervisión, Automatización y Control AV.
- ✓El Expansor de Puertos Seriales en Red es un dispositivo compacto y profesional diseñado para ampliar las…
- ✓Incorpora 1 puerto Ethernet 100M compatible con protocolos TCP/UDP, facilitando la comunicación remota y la…
- ✓Cuenta con 1 puerto RS-232 bidireccional y 1 puerto RS-485 bidireccional, ideales para controlar matrices…
- ✓Además, dispone de 1 puerto I/O configurable como entrada o salida digital, y 1 salida IR con frecuencia…
✓
DISPONIBILIDAD ACTUALEn stockEstado según la lista comercial AHUDIAN 2026. Confirmar cantidad y plazo al cotizar.
Aplicación
Diseñado dentro de la familia Automatización y control AV.
Continuidad
Documentación, compatibilidad y soporte confirmables con AHUDIAN.
DESCRIPCIÓN TÉCNICO-COMERCIAL
CT-XT100 · Una visión completa del producto.

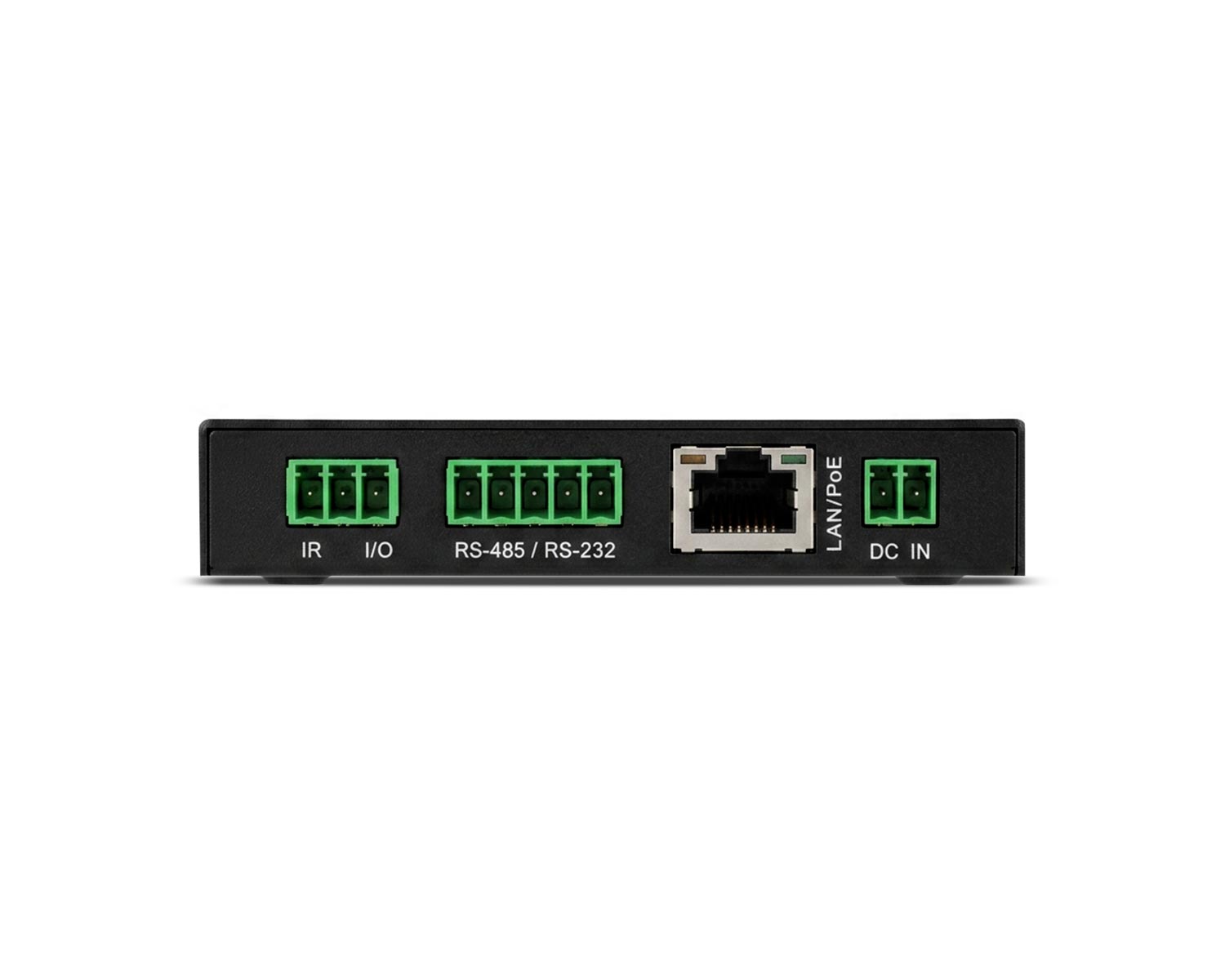

El Expansor de Puertos Seriales en Red es un dispositivo compacto y profesional diseñado para ampliar las capacidades de control en sistemas audiovisuales, permitiendo integrar equipos que requieren comunicación serial, infrarroja o señales digitales dentro de una red IP. Incorpora 1 puerto Ethernet 100M compatible con protocolos TCP/UDP, facilitando la comunicación remota y la integración con sistemas de control centralizado. Cuenta con 1 puerto RS-232 bidireccional y 1 puerto RS-485 bidireccional, ideales para controlar matrices, proyectores, procesadores, pantallas u otros equipos de audio y video compatibles. Además, dispone de 1 puerto I/O configurable como entrada o salida digital, y 1 salida IR con frecuencia portadora de 20 kHz a 60 kHz para controlar dispositivos mediante infrarrojo. Sus parámetros pueden configurarse mediante web o API, incorpora servidor web integrado, comandos API internos y admite alimentación dual mediante DC 12–24V o PoE, facilitando una instalación flexible y ordenada.
ORIENTACIÓN DE SELECCIÓN
CT-XT100 · Antes de integrarlo.
Una lectura práctica para relacionar la ficha técnica con el uso previsto, sin sustituir la documentación vigente.
01
NECESIDAD
Terminal auxiliar para activar o supervisar funciones de un sistema de audio conectado.
02
QUÉ COMPROBAR
Revisa entradas, salidas, red, alimentación y acciones asignadas al terminal.
03
INTEGRACIÓN
Conecta y configura el dispositivo, etiqueta funciones y verifica cada activación.
ESPECIFICACIONES TÉCNICAS
Información organizada para comparar y especificar.
La ficha técnica vigente es la referencia definitiva para ingeniería, instalación y compatibilidad.
FUENTE · CT-XT100-ficha-tecnica-2026.pdfCT-XT100
- Especificaciones técnicas · página 3
- Puerto serial
- 1 x RS-232 / RS-485 conmutable.
- RS-232
- Comunicación full duplex.
- RS-485
- Comunicación half duplex.
- Velocidad de tranmisión
- 2400 a 115200 bps, configurable.
- Bits de datos
- 8 bits.
- Bits de parada
- 1 o 2 bits.
- Paridad
- Ninguna, par o impar.
- GPIO
- 1 x GPIO configurable como entrada o salida.
- Precisión de detección GPIO
- Hasta 1 ms.
- Salida infrarroja (IR)
- 1 x salida IR de 5 v.
- Control IR
- Compatible con transmisión de códigos CCF.
- Conectividad de red
- Ethernet 10/100 Mbps.
- Puerto de red
- 1 x RJ45 LAN/PoE.
- Configuración por red
- TCP / UDP.
- Configuración y control
- Web GUI y comandos API.
- Alimentación PoE
- Compatible mediante puerto LAN/PoE.
- Entrada de alimentación
- 12-24 V DC.
- Consumo de energía
- 0,48 W.
- Restablecimiento
- Botón Reset para restauranción LAN/PoE.
- Temperatura de funcionamiento
- 0 °C-40 °C.
- Humedad de funcionamiento
- 20%-80% HR, sin condensación.
- Material del chasis
- Metálico, acabado negro.
- Dimensiones del equipo
- 95 x 17 x 68 mm. (An x Al x Pr).
- Peso neto
- 0,181 Kg.
- Accesorios
- 2 conectores Phoenix de 2 pines, 6 conectores Phoenix de 3 pines, 1 conector Phoenix de 4 pines, 1 conector Phoenix de 5 pines, 2 cables emisores IR de 5 V, 2 soportes de montaje, 4 tornillos, 2 cintas de fijación tipo hook & loop y manual de usuario.
- Garantía
- 2 años.
