SEPARA DOS DEDOS PARA AMPLIAR

Amplificación

Línea 70/100 V

YX-4500D · Etapa de potencia "Clase D - Alta Eficiencia" Salida 4 x 500W RMS - Línea 100V/8Ω

Etapa de potencia "Clase D - Alta Eficiencia" Salida 4 x 500W RMS - Línea 100V/8Ω

✓Etapa de potencia para sistemas de megafonia y audio distribuido de 4 canales marca AHUDIAN
✓Salida de 100V o 8Ω POTENCIA 4 x 500W RMS, Respuesta de frecuencia 25-19.000 Hz ±3 dB, Distorsión Armónica: <…
✓Funciones Ventilación forzada con velocidad variable según la temperatura
✓Indicadores luminosos de encendido, protección, prioridad y señal de audio

DISPONIBILIDAD ACTUALEn stockEstado según la lista comercial AHUDIAN 2026. Confirmar cantidad y plazo al cotizar.

DOCUMENTACIÓN ↓

Integración

Preparado para el ecosistema Producto independiente.

Aplicación

Diseñado dentro de la familia Etapas de potencia.

Continuidad

Documentación, compatibilidad y soporte confirmables con AHUDIAN.

DESCRIPCIÓN TÉCNICO-COMERCIAL

YX-4500D · Una visión completa del producto.

Etapa de potencia para sistemas de megafonia y audio distribuido de 4 canales marca AHUDIAN. Salida de 100V o 8Ω POTENCIA 4 x 500W RMS, Respuesta de frecuencia 25-19.000 Hz ±3 dB, Distorsión Armónica: < 0'1 %, Entradas 4 líneas auxiliares balanceadas/desbalanceadas mediante conectores, euroblock, 20.000 Ω/10.000 Ω, 0'9-1'1 V RMS. Funciones Ventilación forzada con velocidad variable según la temperatura. Indicadores luminosos de encendido, protección, prioridad y señal de audio. Protecciones electrónicas por cortocircuito, circuito abierto, temperatura, ultrasonidos y radiofrecuencia. Controles de volumen de cada canal en el panel trasero. Impedancia de Líneas 100 y 8Ω mediante conectores euroblock. Alimentación eléctrica 230/115 V CA, 2400 W máximo. MEDIDAS $83 x 44 x 380 mm fondo. 1U rack 19". PESO 6'35 kg.

ORIENTACIÓN DE SELECCIÓN

YX-4500D · Antes de integrarlo.

Una lectura práctica para relacionar la ficha técnica con el uso previsto, sin sustituir la documentación vigente.

NECESIDAD

Etapa de potencia de alta capacidad para refuerzo profesional y sistemas de mayor exigencia.

QUÉ COMPROBAR

Confirma potencia requerida, impedancia, canales, alimentación, ventilación y distribución de señal.

INTEGRACIÓN

Configura la etapa, respeta cargas y ventilación, y comprueba cada salida antes de entregar.

ESPECIFICACIONES TÉCNICAS

Información organizada para comparar y especificar.

La ficha técnica vigente es la referencia definitiva para ingeniería, instalación y compatibilidad.

FUENTE · YX-4500D-ficha-tecnica-2026.pdf

YX-4500D

Especificaciones técnicas · página 3
Potencia de salidad: 4 x 500Wrms - 2000Wmax.
Tecnología: Clase D.
Impedancia de Salida: Baja Impedancia 8Ω. Alta impedancia 70V-10Ω/100V-20Ω.
Respuesta de Frecuencia: L/H Cut OFF 20Hz-20KHz (+1/-2dB). L/H Cut ON 70Hz-10KHz (+1/-3dB).
Entradas de Audio: 4 Line Input euroblock, 775mV rms / 10kΩ.
Canales de Salida: 4 canales x 500W.
Distorsión (THD): Armónica ≤ 0.1%.
Relación Señal/Ruido (SNR): ≥ 82dB.

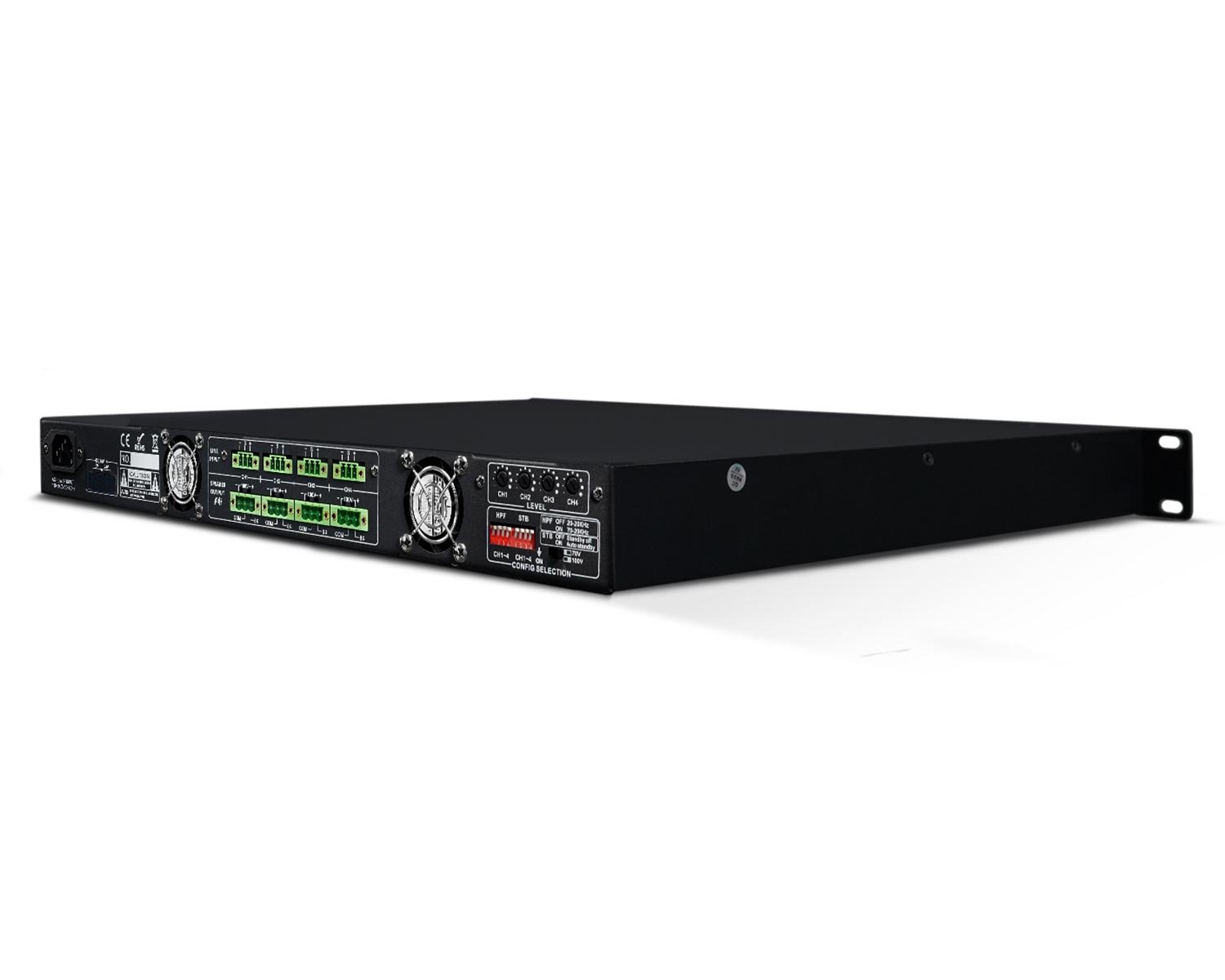

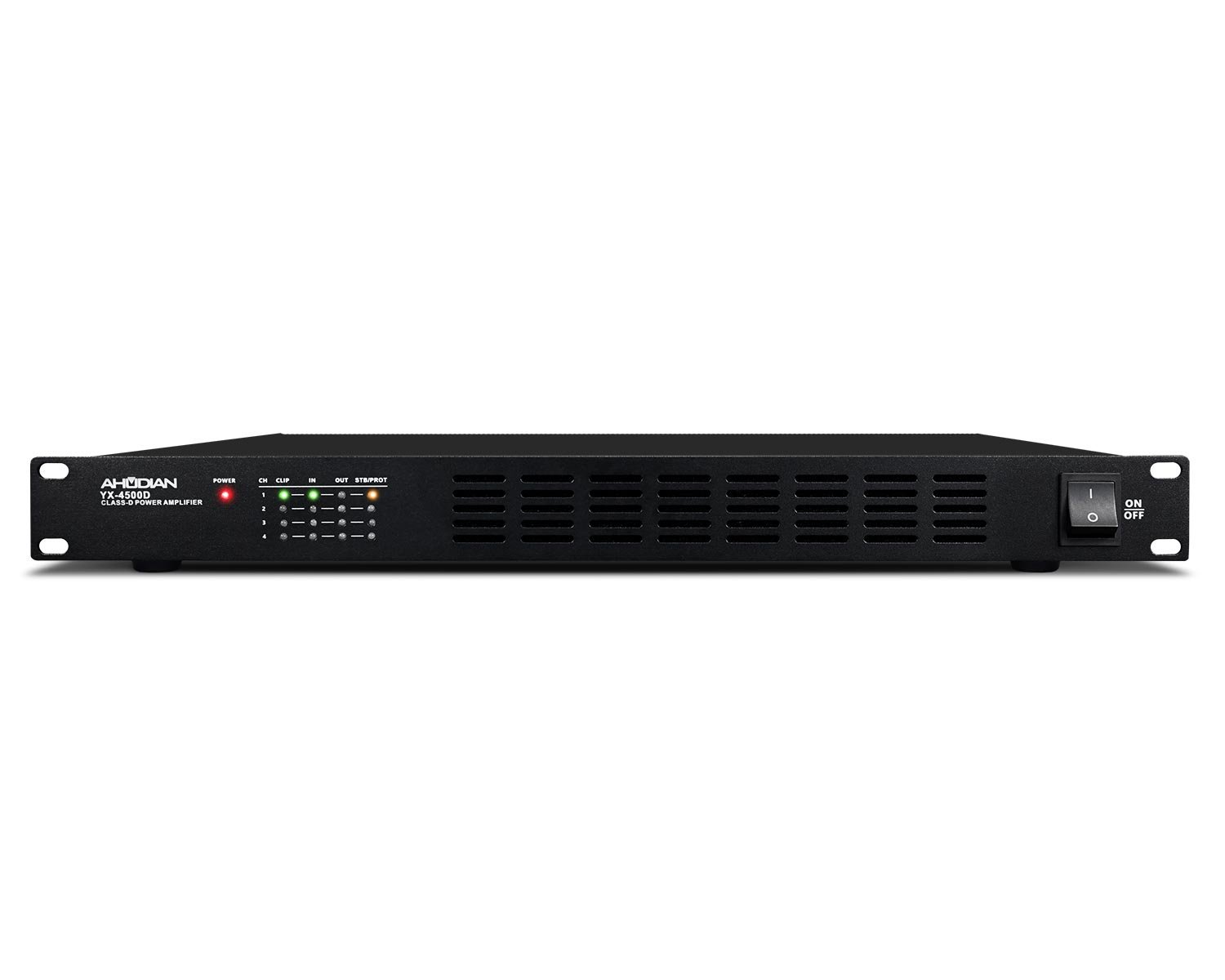

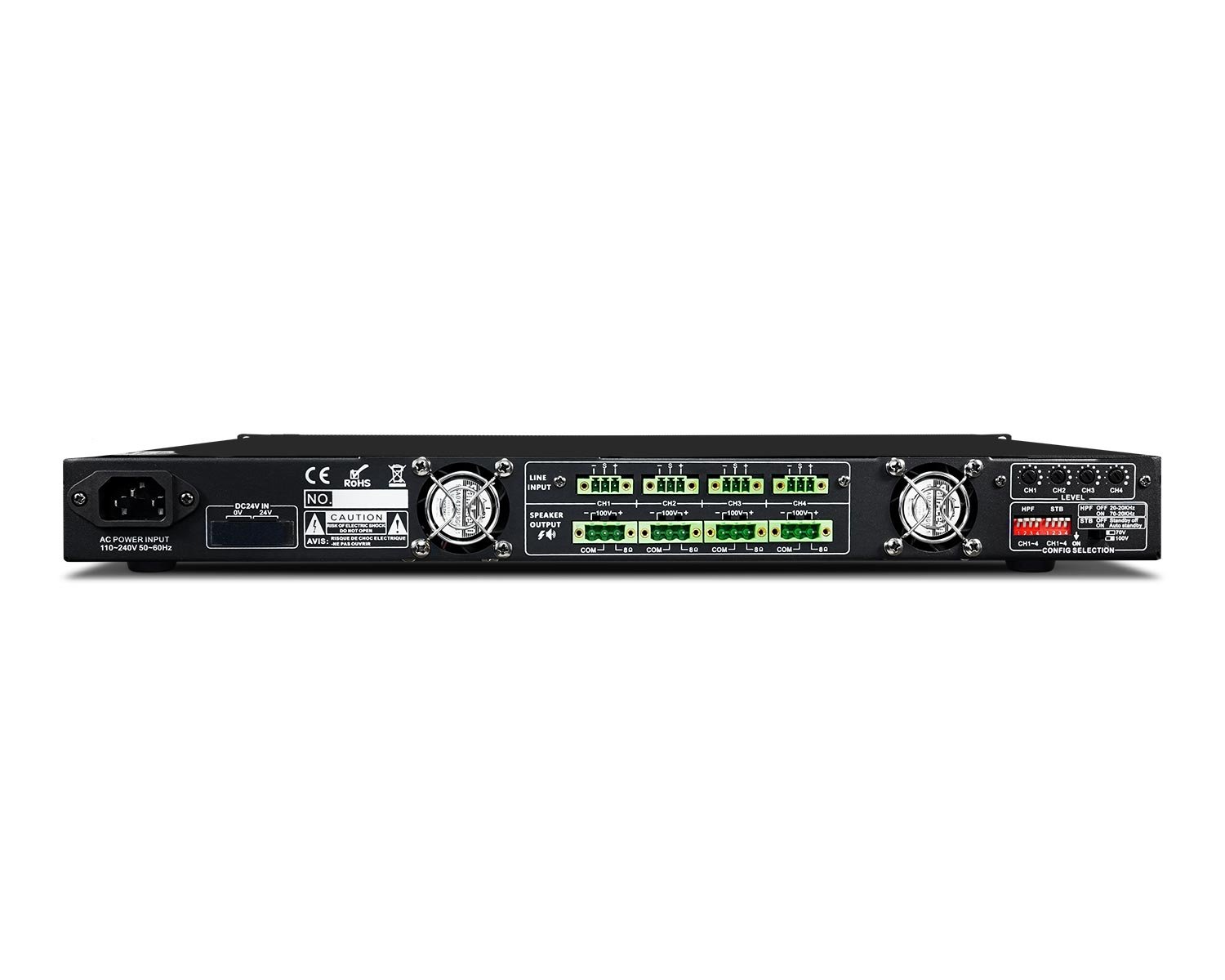

Indicadores y Controles (Panel frontal) Indicadores y Controles (Panel posterior): Led de encendido. // Leds de estado CLIP, IN, OUT y STB/PROT. // Interruptor de encendido. Conector AC 110-240V. // Conector DC 24V. // 4 Line Input, euroblock CH1, CH2, CH3 y CH4. // 4 Speaker Output, euroblock euroblock CH1, CH2, CH3 y CH4. // Volumen CH1, CH2, CH3 y CH3. // DIP switches, STB y HPF. // Interruptor selector 70V o 100V.
Protecciones: Sobre-carga, corriente continua, temperatura, corto circuito en la salida.
Alimentación: AC 110-240V ±5% 50/60Hz. DC 24 ±5%.
Temperatura y Humedad: -10C a +80C - 90% Sin condensación.
Funcionamiento: 24/7.
Color: Negro.
Material: Metal.
Medidas del equipo: 485 x 50 x 370 mm. (W x H x L). 1RU rack 19".
Dimensiones caja: 560 x 90 x 510 mm (W x H x L).
Peso neto: 5.20 Kg.
Peso bruto: 6.53 Kg.
Accesorios: Cable de alimentación, manual de instrucciones.
Garantía: 2 años.

DOCUMENTACIÓN Y RECURSOS

Todo lo necesario para especificar.

Si no encuentra el archivo necesario, por favor solicitarlo al área comercial.

PDF

Ficha técnica

Archivo disponible

DOC

Manual de instalación

Solicitar archivo vigente

DOC

Especificaciones técnicas para Ingenierías

Solicitar archivo vigente


Imágenes y render

Archivo disponible

APLICACIONES Y SECTORES

Entornos donde este equipo aporta valor.

Cuatro aplicaciones habituales para orientar la selección. El diseño final se adapta a las condiciones y objetivos de cada proyecto.

PREGUNTAS ANTES DE COMPRAR

Confirmaciones importantes.

¿Cómo verifico que este producto es compatible con mi necesidad, proyecto o sistema?

Le ayudamos personalmente. Contáctenos y coméntenos su necesidad, características y especificaciones sobre el funcionamiento que desea para su proyecto antes de enviarle una cotización.

¿La disponibilidad publicada representa inventario en tiempo real?

No. Es una información orientativa, cercana a la realidad y al stock del almacén. Debe confirmarse al solicitar su cotización, confirmando su interés y reserva.

¿Puedo solicitar documentación adicional?

Sí, por supuesto. Si no encuentra en esta web información suficiente, contacte con uno de nuestros técnicos comerciales y coméntele su necesidad informativa o cualquier otro documento disponible para este producto.

PROYECTOS Y EQUIPOS

¿Qué proyecto o equipos necesitas?

Te ayudamos a definir la tecnología y a seleccionar los equipos adecuados para cada espacio.

SOLICITAR ASESORÍA
