Interfaces de audio en red

Audio IP-Dante

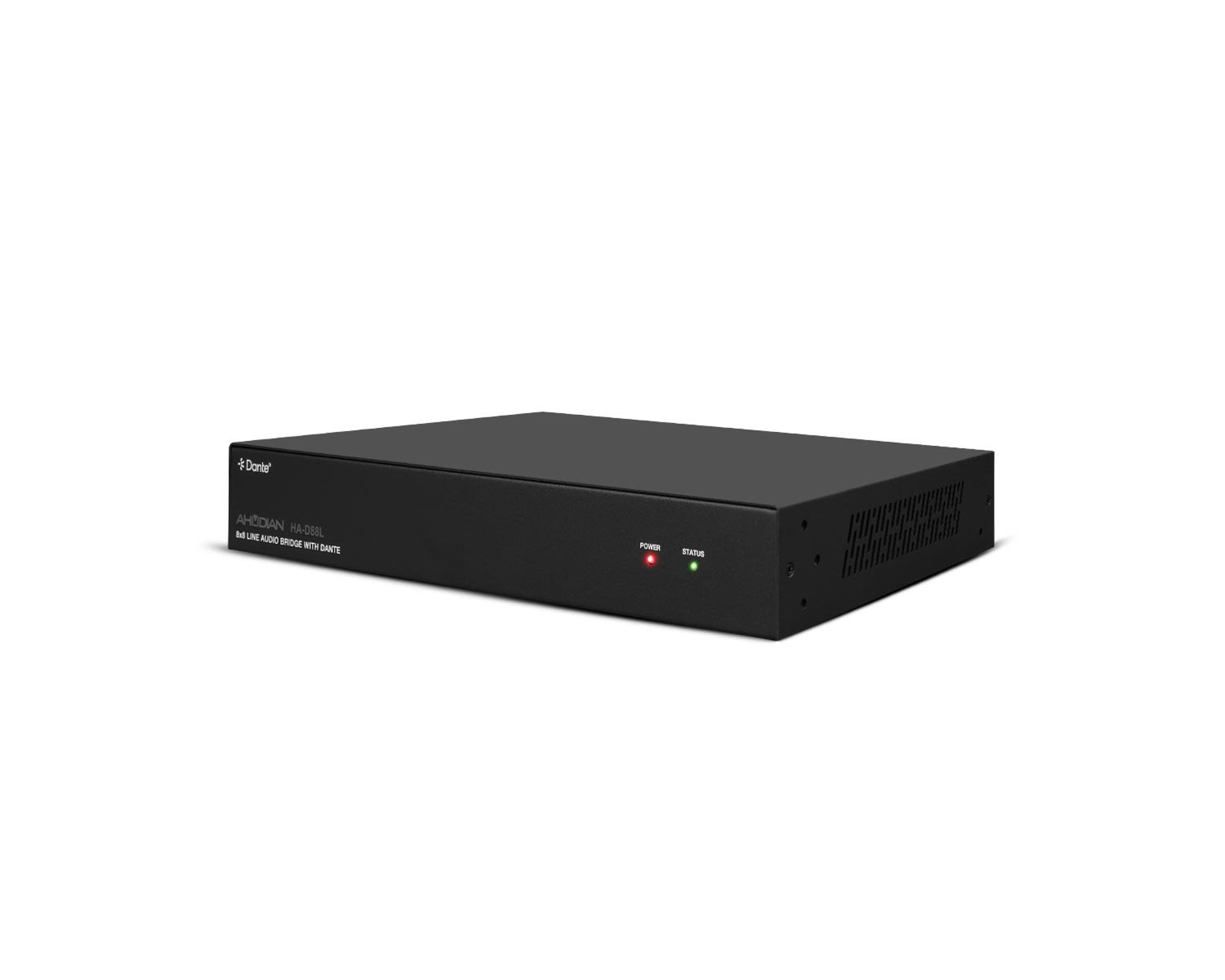

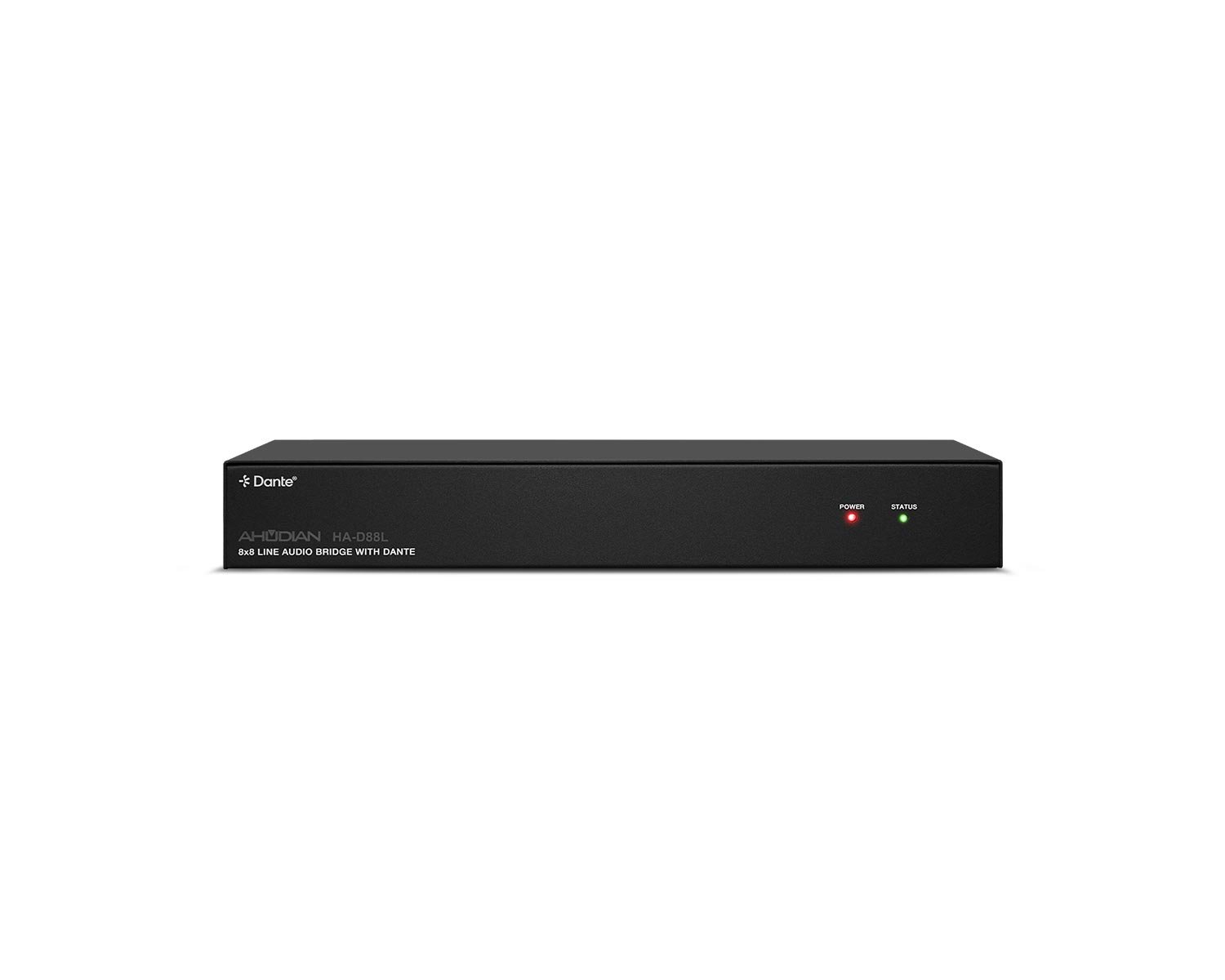

HA-D88L · Bridge Matriz Dante de 8CH de Entradas x 8CH de Salidas con puertos redundates RJ-45

Bridge Matriz Dante de 8CH de Entradas x 8CH de Salidas con puertos redundates RJ-45

✓El Bridge o Matriz Dante de 8x8 Canales de Línea es una solución profesional de alto rendimiento para integrar…
✓Es ideal para auditorios, salas de conferencias, centros corporativos, hoteles, iglesias, estudios, centros de…
✓El equipo incorpora 8 entradas de línea balanceadas y 8 salidas de línea balanceadas, facilitando la conexión…
✓Dispone de 2 conectores RJ45 Dante con redundancia, mejorando la seguridad operativa en instalaciones críticas

DISPONIBILIDAD ACTUALEn stockEstado según la lista comercial AHUDIAN 2026. Confirmar cantidad y plazo al cotizar.

DOCUMENTACIÓN ↓

Integración

Preparado para el ecosistema Sistema HA Dante.

Aplicación

Diseñado dentro de la familia Interfaces Dante.

Continuidad

Documentación, compatibilidad y soporte confirmables con AHUDIAN.

DESCRIPCIÓN TÉCNICO-COMERCIAL

HA-D88L · Una visión completa del producto.

El Bridge o Matriz Dante de 8x8 Canales de Línea es una solución profesional de alto rendimiento para integrar señales analógicas balanceadas dentro de una red digital Dante, permitiendo enviar y recibir audio sobre IP con calidad, estabilidad y baja latencia. Es ideal para auditorios, salas de conferencias, centros corporativos, hoteles, iglesias, estudios, centros de control y proyectos AV donde se requiere una mayor capacidad de entradas y salidas. El equipo incorpora 8 entradas de línea balanceadas y 8 salidas de línea balanceadas, facilitando la conexión bidireccional entre mezcladoras, procesadores, matrices, amplificadores y otros equipos analógicos con la red Dante. Dispone de 2 conectores RJ45 Dante con redundancia, mejorando la seguridad operativa en instalaciones críticas. Cada entrada admite alimentación phantom +48V, ampliando su compatibilidad con dispositivos que lo requieran. Permite seleccionar el nivel global de alineación 0 dBFS entre diferentes rangos profesionales e integra procesamiento interno con ganancia, ecualizador paramétrico de 8 bandas y control de retardo. Su configuración se realiza mediante Web GUI interna o Dante Controller, es compatible con AES67, se alimenta por PoE o DC 12V y presenta formato rack 19” 1U.

ORIENTACIÓN DE SELECCIÓN

HA-D88L · Antes de integrarlo.

Una lectura práctica para relacionar la ficha técnica con el uso previsto, sin sustituir la documentación vigente.

NECESIDAD

Interfaz multicanal para ampliar la distribución y el control de señales en sistemas de audio conectados.

QUÉ COMPROBAR

Revisa capacidad, entradas, salidas, red, alimentación y compatibilidad con la arquitectura.

INTEGRACIÓN

Integra el equipo en la red, configura la matriz y valida niveles, rutas y estabilidad.

ESPECIFICACIONES TÉCNICAS

Información organizada para comparar y especificar.

La ficha técnica vigente es la referencia definitiva para ingeniería, instalación y compatibilidad.

FUENTE · HA-D88L-ficha-tecnica-2026.pdf

HA-D88L

Especificaciones técnicas · página 3
Arquitectura de Canales: Puentes de audio Dante con 8 canales de entrada analógicos + 8 canales de salida analógicos.

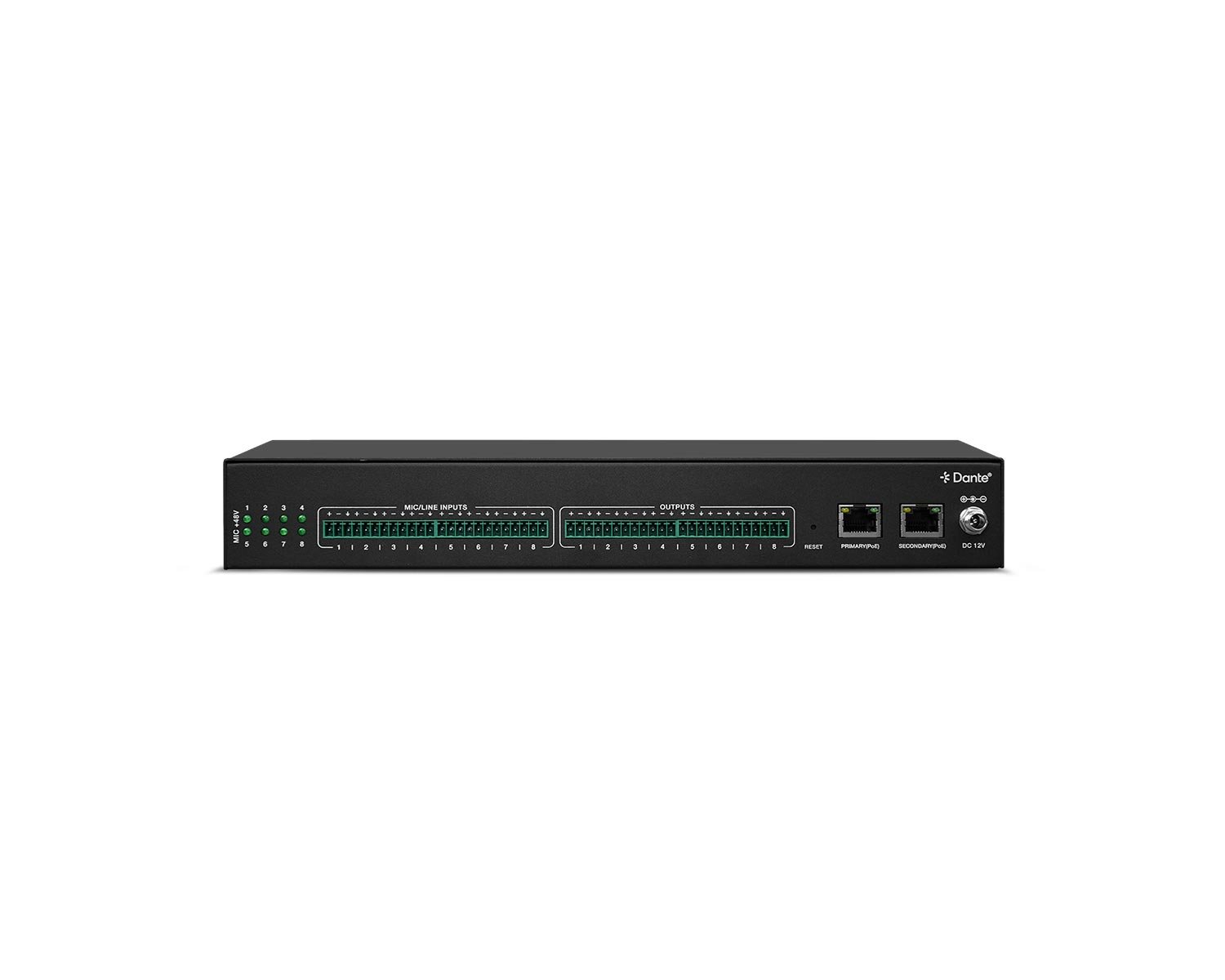

Canales de Entrada: 8 entradas balanceadas o desbalanceadas seleccionables (Micrófono/Línea) en conector Phoenix de 12 pines.
Canales de Salida Procesamiento de Audio DSP Formatos y Muestreo Audio: 8 salidas de línea balanceadas o desbalanceadas en conector Phoenix de 12 pines. DSP integrado que incluye ajuste de ganancia, ecualizador paramétrico de 8 bandas (PEQ) por canal y control de retardo (delay). Protocolo PCM de 2 canales; frecuencias de muestreo de 44.1 kHz, 48 kHz, 88.2 kHz y 96 kHz a una resolución de 16/24 bits.
Control Remoto y Configuración: Interfaz Web GUI interna y compatibilidad con Dante Controller o comandos de control API.
Red DANTE / AES67: 2 conectores RJ45 (Primary y Secondary) con soporte de redundancia y red de respaldo.
Ancho de Banda de Red: Interfaz Dante Network 1000M (Gigabit).
Distancia de Transmisión: Hasta 100 metros sobre cable de red CAT6/6A/7.
Latencia del Sistema: Latencia Dante configurable de 2 ms, 3 ms, 4 ms, 5 ms o 10 ms.
Alimentación Phantom: +48V seleccionable de forma independiente por cada canal.
Sensibilidad (Nivel de Entrada) Nivel Máximo de Entrada: Ajuste global a 0 dBFS seleccionable entre -35 dBV, -18 dBV, O dBV, 414 dBuy +24 dBu. Entrada de Línea: Max +24 dBu (12.28 Vrms) balanceado / Max dBu (6.14 Vrms) desbalanceado. Entrada Micrófono Mínima: Min —35 dBV (17.78 mVrms) balanceado.
Nivel Máximo de Salida Impedancia: Max +20 dBu (7.75 Vrms) balanceado / Max +14 dBu (3.875 Vrms) desbalanceado. Impedancia de Entrada: 20 kΩ balanceado / 10 kΩ desbalanceado. Impedancia de Salida: 600 Ω balanceado / 300 Ω desbalanceado.
Respuesta de Frecuencia: 20 Hz a 20 kHz (±0.5 dB).
Rango Dinámico: > 105 dB @ +4 dBu, 1 kHz A-weighted.
Relación Señal/Ruido (SNR): 105 dB @ +4 dBu, 1 kHz A-weighted.
Distorsión Armónica Total + Ruido (THD+N) Alimentación: < 0.01 % @ +4 dBu, 1 kHz. Soporte Dual POE+ (Power over Ethernet IEEE 802.3at Clase 4) en puertos Primary y Secondary. Adaptador externo DC 12 V/ 2.5 A con conector de bloqueo de 2 pines.
Temperatura y Humedad: 0 °C a 40 °C (32 °F a 104 °F) // 20% - 80% (humedad relativa, sin condensación).
Funcionamiento: 24/7.
Color: Negro.
Material: Metal.
Medidas del equipo: 300 x 44 x 180 mm. (W x H x D). 1RU rack 19".
Peso Neto: 1.47 Kg.
Accesorios: Manual de instrucciones, accesorios para rack, adaptador a la corriente 12V.
Garantía: 02 años.

DOCUMENTACIÓN Y RECURSOS

Todo lo necesario para especificar.

Si no encuentra el archivo necesario, por favor solicitarlo al área comercial.

PDF

Ficha técnica

Archivo disponible

DOC

Manual de instalación

Solicitar archivo vigente

DOC

Especificaciones técnicas para Ingenierías

Solicitar archivo vigente


Imágenes y render

Archivo disponible

APLICACIONES Y SECTORES

Entornos donde este equipo aporta valor.

Cuatro aplicaciones habituales para orientar la selección. El diseño final se adapta a las condiciones y objetivos de cada proyecto.

PREGUNTAS ANTES DE COMPRAR

Confirmaciones importantes.

¿Cómo verifico que este producto es compatible con mi necesidad, proyecto o sistema?

Le ayudamos personalmente. Contáctenos y coméntenos su necesidad, características y especificaciones sobre el funcionamiento que desea para su proyecto antes de enviarle una cotización.

¿La disponibilidad publicada representa inventario en tiempo real?

No. Es una información orientativa, cercana a la realidad y al stock del almacén. Debe confirmarse al solicitar su cotización, confirmando su interés y reserva.

¿Puedo solicitar documentación adicional?

Sí, por supuesto. Si no encuentra en esta web información suficiente, contacte con uno de nuestros técnicos comerciales y coméntele su necesidad informativa o cualquier otro documento disponible para este producto.
